Connettore di ricarica durevole da 500 V a 20 A ad alta potenza

Serie di terminali di backup per veicoli elettrici M18-2+6 Connettore di ricarica ad alta potenza 500V 20A durevole

Definizione del prodotto

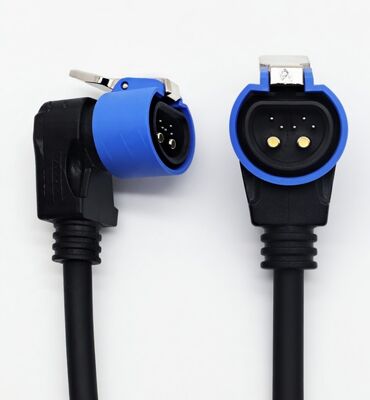

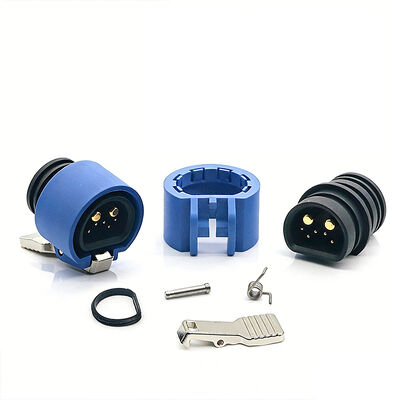

La serie M18-2+6 è un robusto connettore circolare per la ricarica e lo scarico di potenza, progettato per applicazioni ad alta affidabilità. Presenta una configurazione a 2+6 pin (2 pin di alimentazione grandi + 6 pin di segnale/piccoli) ed è disponibile sia in versione maschio (spina) che femmina (presa). Il connettore supporta la trasmissione di potenza CA con eccellente resistenza ambientale, rendendolo ideale per sistemi di ricarica industriali, accumulo di energia e interfacce per apparecchiature elettriche.

Caratteristiche principali

1. Gestione di alta potenza: Classificato per 500V CA con 20A sui terminali grandi e 3A sui terminali piccoli.
2. Eccellente durabilità ambientale: Ampio intervallo di temperatura operativa (-25°C a +70°C) e alta tolleranza all'umidità (95% a 40°C).
3. Lunga durata di servizio: ≥3.000 cicli di accoppiamento con elevata forza di inserzione (20,60N).
4. Sicurezza e isolamento superiori: Bassa resistenza di contatto (≤10mΩ), elevata resistenza di isolamento (≥100MΩ) e classificazione di ritardante di fiamma UL94-V0.
5. Design compatto e affidabile: Alloggiamento robusto con disegni dimensionali chiari per una facile integrazione.

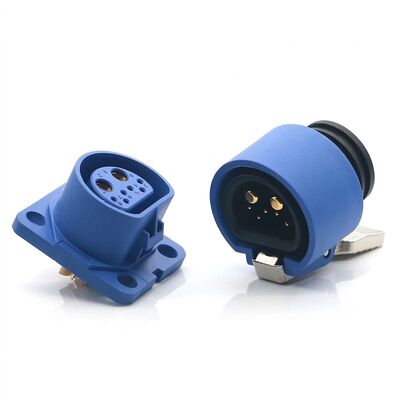

6. Connettività versatile: Supporta sia prese a montaggio su pannello che assemblaggi di cavi con configurazioni di fili multiple.

Tabella riassuntiva della serie di terminali di alimentazione M18-2+6

Scenari applicativi

• Veicoli elettrici e stazioni di ricarica — Vehicle-to-grid (V2G), caricabatterie di bordo e apparecchiature di supporto a terra.
• Sistemi di accumulo di energia (ESS) — Pacchi batteria, inverter e interfacce di accumulo di energia solare/eolica.
• Apparecchiature industriali — Utensili elettrici, macchine per l'automazione e apparecchiature mobili per impieghi gravosi.
• Telecomunicazioni e data center — Sistemi di alimentazione di backup e interfacce di ricarica UPS.
• Attrezzature marine e per esterni — Ambienti difficili che richiedono resistenza a polvere/umidità.
• Veicoli medici e specializzati — Carrelli medici mobili e trasporti elettrici specializzati.

FAQ professionali

Q1: Qual è la potenza nominale del connettore di ricarica durevole ad alta potenza M18-2+6 500V 20A?
A1: Il connettore è classificato per 500V CA, con terminali di alimentazione grandi che supportano 20A e terminali di segnale piccoli che supportano 3A. È progettato per applicazioni di ricarica e scarica ad alta potenza affidabili.

Q2: Qual è la durata di accoppiamento e la resistenza ambientale di questo connettore?
A2: Supporta ≥3.000 cicli di accoppiamento e funziona in modo affidabile a temperature da -25°C a +70°C con il 95% di umidità relativa (a 40°C). Dispone inoltre della classificazione di ritardante di fiamma UL94-V0 per una maggiore sicurezza.

Q3: Questo connettore è adatto per uso esterno o industriale?
A3: Sì. Con il suo design robusto, eccellente isolamento, bassa resistenza di contatto e solide prestazioni ambientali, è ideale per stazioni di ricarica per veicoli elettrici, sistemi di accumulo di energia, apparecchiature industriali e altre applicazioni impegnative.

Tag e parole chiave

M18-2+6, Connettore di ricarica per veicoli elettrici, Connettore per accumulo di energia, Connettore 500V CA, Connettore di alimentazione 20A
