Dettagli:
Termini di pagamento e spedizione:
|
| Serie di modelli: | Serie Xiaomi-2+4 (supporto di ricarica LEV) | Categoria di applicazione: | Componenti per veicoli a nuova energia e interfacce propulsori |
|---|---|---|---|
| Durata del ciclo di accoppiamento: | ≥1.500 inserzioni/estrazioni | Resistenza alla temperatura: | -15°C a 65°C |
| Umidità relativa: | ≤ 98% (a 40°C) | Scenari utilizzati per: | Macchinari industriali, sistemi di distribuzione dell'energia, produzione automatizzata, ecc. |

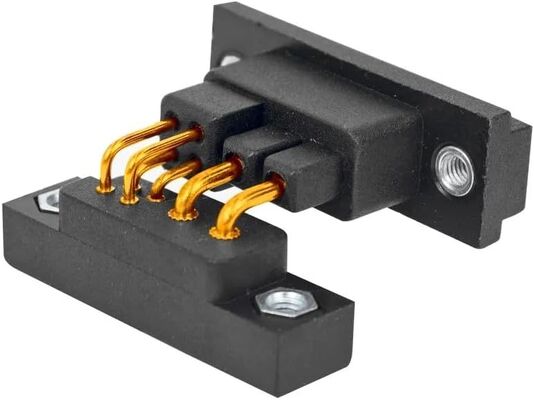

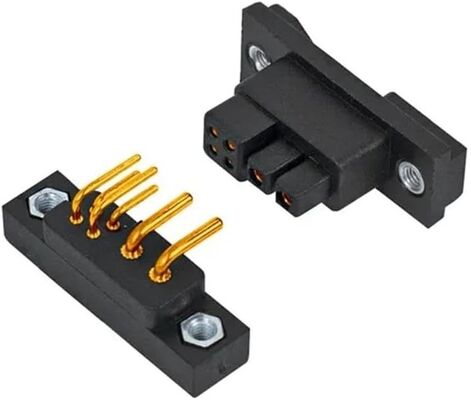

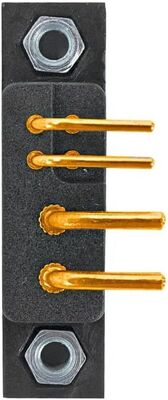

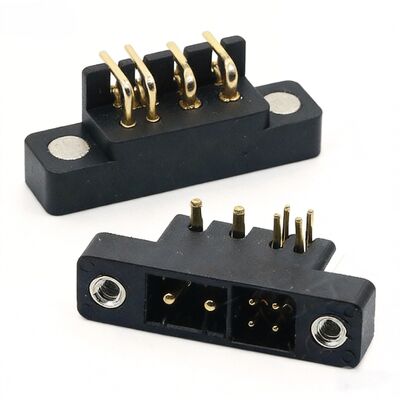

Spina di scarica per batteria al litio per carichi pesanti Xiaomi serie 2+4 40A Supporto di ricarica per veicoli elettrici
Definizione del prodotto
Un ibrido,connettore rettangolare di alimentazione e segnale per carichi pesantiprogettato per l'integrazione di batterie modulari agli ioni di litio nei veicoli elettrici leggeri (LEV). Fornisce una connessione cieca plug-and-play tra un pacco batteria esterno o sostituibile e la scheda di controllo del motore interno del veicolo.
Caratteristiche principali
Specifiche tecniche
| NO. | Parametro | Valutazione/caratteristica tecnica |
| 1 | Marca/Modello | Supporto di ricarica LEV serie Xiaomi 2+4 |
| 2 | Configurazione della disposizione dei pin | 2 contatti di alimentazione + 4 contatti segnale/dati (layout ibrido) |
| 3 | Corrente continua massima | 40 Ampere (pin di alimentazione) |
| 4 | Tensione nominale di funzionamento | Fino a 75 V CC max (bassa tensione/conforme LVD) |
| 5 | Orientamento di montaggio | Foro passante ad angolo retto/piede piegato (gamba per saldatura DIP) |
| 6 | Geometria dell'alloggiamento | Corpo quadrato compatto con chiavi di polarizzazione (impedisce l'accoppiamento inverso) |
| 7 | Metodo di terminazione | Montaggio flottante scheda-scheda PCB |
Casi d'uso pratici
Domande frequenti sull'assemblaggio di connettori e cavi
D1: In che modo questo design specifico impedisce il guasto del "tappo di fusione" comune nelle porte delle batterie LEV da 30 A?
UN:I connettori più economici si basano su tolleranze di contatto allentate che soffrono di un'elevata microresistenza se esposti a vibrazioni costanti del telaio. Questo modulo è valutato continuamente a40Acon superfici di contatto premium in oro/rame. È alloggiato in un involucro a bassa resistenza progettato per ridurre al minimo l'accumulo termico localizzato durante carichi di tensione pesanti e forti accelerazioni.
D2: Questo connettore supporta lo scambio in tempo reale o l'inserimento a caldo dei pacchetti di espansione della batteria ausiliaria?
UN:Mentre i contatti fisici sono progettati per gestire cicli di accoppiamento meccanico durevoli, i contatti del segnale secondario sono appositamente disposti per interrompere la connessione prima dei pin di alimentazione durante l'estrazione. Ciò garantisce che il controller BMS possa terminare in modo sicuro la segnalazione telemetrica prima che l'alimentazione del circuito principale venga fisicamente disaccoppiata.
D3: Quale caratteristica strutturale specifica protegge le fragili tracce di saldatura del PCB dalla rottura durante l'aggancio della batteria?
UN:Utilizza uno spazio meccanico flottante tra scheda e scheda. L'alloggiamento del connettore consente un gioco strutturale da 0,5 mm a 1,0 mm. Questo microallineamento assorbe le forze di impatto strutturale e la torsione del telaio. Impedisce che l'energia cinetica si trasferisca direttamente nei punti di saldatura in rame sui circuiti stampati.
#Tag
Spina batteria 40A,Connettore 2+4 pin,presa di scarica della batteria dello scooter,Connettore di alimentazione dati BMS,Spina di alimentazione LEV
