Dettagli:
Termini di pagamento e spedizione:
|
| Nome del prodotto: | Collegamenti circolari per l'aviazione | Conteggio dei pin: | Presa base 12 pin+12 core |
|---|---|---|---|
| Tipo di connettore: | Connettori circolari di Hirose | Temperatura di lavoro: | -40℃~+80℃ |
| Materiale di contatto: | C5911 | Materiale isolante: | PBT ((Nero) |
| Caratteristiche di applicazione: | Cavo I/O attivato dall'alimentazione per telecamera industriale (12 pin, 12 conduttori) |
Alla ricerca di unalternativa economica a Hirose HR10Aconnettori senza sacrificare l'affidabilità di livello industriale?RitianLinkoffre con orgoglio un connettore circolare a 12 pin premium completamente compatibile, progettato per sostituire perfettamente i componenti Hirose originali a una frazione del costo. Progettato con sicurezzameccanismo di accoppiamento push-pullper un aggancio rapido e resistente alle vibrazioni, questo connettore miniaturizzato garantisce una trasmissione impeccabile di dati e potenza per sistemi di visione di fascia alta. Oltre ai componenti standard, offriamo robustiFunzionalità di personalizzazione OEM/ODM, consentendoci di fornire assemblaggi di cavi su misura e configurazioni di piedinatura su misura per soddisfare le vostre esatte specifiche tecniche.

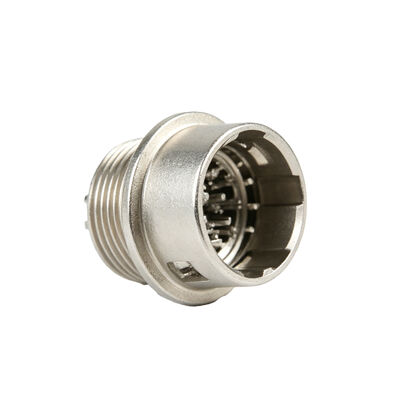

Figura 1: Vista dell'assemblaggio completo della presa a saldare a 12 pin, inclusa la rondella di bloccaggio antirotazione e il dado esagonale di precisione per un montaggio sicuro del pannello.| Parametri | Dettagli delle specifiche |
|---|---|
| Tipo di connettore | Connettore circolare/spina aeronautica in miniatura |
| Configurazione dei pin | 12 pin (10 pin opzionale) |
| Metodo di terminazione | Coppa del tipo a saldare |
| Temperatura operativa | Da -40°C a +80°C |
| Materiale di contatto | C5911 (lega di rame ad alta conduttività) |
| Materiale isolante | PBT nero (classificato UL94V-0) |
| Placcatura/colore del guscio | Lega di zinco nichelata/argento cromato |
| Applicazione principale | Segnali di alimentazione, trigger e I/O per sistemi di visione industriale |
Figura 2: Applicazione nel mondo reale che mostra il conveniente connettore alternativo HR10A di RitianLink che si accoppia perfettamente con una telecamera per visione industriale ad alta velocità.I nostri connettori circolari premium sono progettati per essere intercambiabili al 100% fisicamente, meccanicamente e funzionalmente con i seguenti codici originali Hirose. Controlla l'elenco dei riferimenti incrociati qui sotto per trovare il modello richiesto:
| Numero di parte originale Hirose | Il nostro modello completamente compatibile | Tipo di configurazione |
|---|---|---|
| HR10A-10R-12PB(71) | RITIAN HR10A-10R-12PB | Pin maschio a 12 pin, presa a saldare |
| HR10A-10R-12SB(71) | RITIAN HR10A-10R-12SB | Slot femmina a 12 pin, presa a saldare |
| HR10A-10R-10SB(71) | RITIAN HR10A-10R-10SB | Slot femmina a 10 pin, presa a saldare |
| HR10A-10P-12P(73) | RITIAN HR10A-10P-12P | Pin maschio a 12 pin, spina del cavo (parte accoppiata) |
Questo connettore push-pull a 12 pin è fondamentale per fornire alimentazione, flussi video analogici e segnalazione di trigger GPIO. È stato testato sul campo e si è dimostrato pienamente compatibile con le seguenti serie di telecamere industriali:
DOMANDE FREQUENTI
D1: Il connettore della serie HR10A è completamente compatibile con il marchio Hirose originale?
R: Sì, assolutamente. I nostri connettori sono progettati in stretta conformità con le specifiche standard del settore. Sono caratterizzati da un design meccanico preciso 1:1, che li rende accoppiabili e intercambiabili al 100% con parti originali Hirose come HR10A-10R-12PB(71). Puoi sostituirli facilmente nei tuoi sistemi di visione senza alcun calo delle prestazioni.
Q2: Potete fornire piedinature personalizzate e gruppi di cavi completi?
R: Sì. Gestiamo una struttura avanzata e specializzata per assemblaggi di cavi personalizzati. Possiamo costruire cavi I/O per telecamere industriali a 12 pin chiavi in mano, cavi di attivazione dell'alimentazione e bundle di comunicazione su misura per il vostro schema elettrico specifico e i requisiti di lunghezza.
Q3: Qual è la quantità minima dell'ordine (MOQ) e i tempi di consegna tipici?
R: Per gli articoli standard in stock come le nostre prese a 10 e 12 pin, il MOQ è flessibile (tipicamente 10-50 pezzi) per supportare la fase di prototipo tecnico. Per ordini all'ingrosso regolari o progetti di cablaggio personalizzato, i tempi di produzione variano da 7 a 15 giorni lavorativi.
Q4: Come posso richiedere un disegno tecnico, un file STEP 3D o campioni di valutazione del prodotto?
R: Supportiamo completamente gli ingegneri durante la fase di progettazione. Per richiedere schede tecniche, file CAD 3D (modelli STEP) o connettori campione per test di qualità, è sufficiente fare clic sul pulsante di richiesta qui sotto o contattare il nostro team di vendita. Risponderemo con le risorse tecniche richieste entro 24 ore.
Forniamo servizi ODM OEM chiavi in mano per cavi IO per telecamere industriali, cavi trigger e cablaggi di alimentazione.
