Dettagli:
Termini di pagamento e spedizione:
|
| Tipo: | DIN | Applicazione: | settore delle infrastrutture wireless |
|---|---|---|---|
| Genere: | Da maschio a femmina | Terminazione: | Saldare |
| Materiali di contatto: | Ottone con oro placcato | Intervallo di temperatura: | -40°C~+85°C |

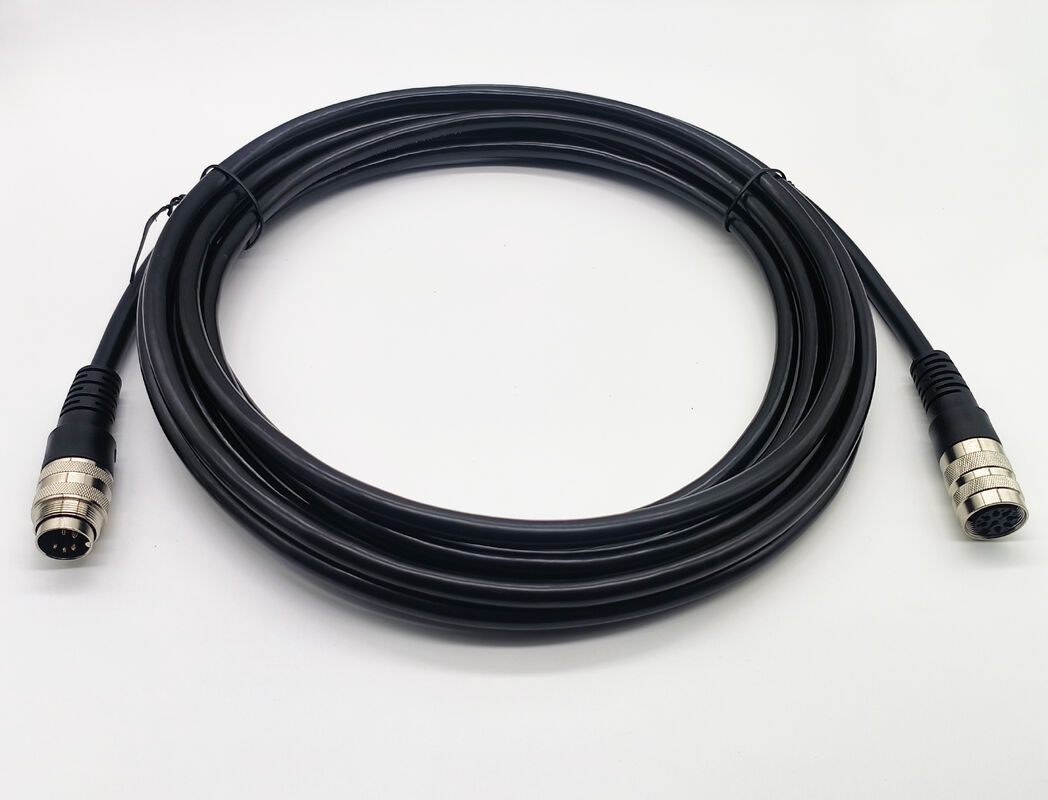

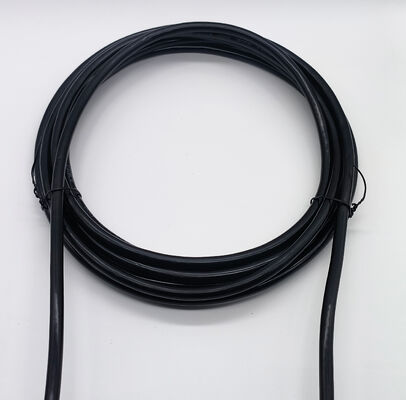

Assemblaggio cavo AISG ad alte prestazioni con connettore circolare a 5 pin
Questo assemblaggio cavo AISG ad alte prestazioni è dotato di un connettore circolare a 5 pin per una connessione affidabile nei sistemi di telecomunicazione. Conforme agli standard AISG, è specificamente progettato per applicazioni di controllo dell'antenna, sistemi di inclinazione elettrica remota (RET) e apparecchiature di stazione base. La robusta costruzione garantisce eccellenti prestazioni in ambienti esterni difficili.
| Caratteristiche generali | |||||||||||||
| Numero di contatti | 2 | 3DIN | 4 | 5 | 5DIN | 6DIN | 7 | 7DIN | 8DIN | 12 | 14 | 19 | 24 |
| Sistema di bloccaggio | vite M16*0.75 | ||||||||||||
| Terminazione | saldatura, stampata sul cavo | ||||||||||||
| Sezione del cavo in mm² | max 0.75 | max 0.25 | 0.14 | ||||||||||
| Sezione del cavo in AWG | max 20 | max 24 | 26 | ||||||||||
| Protezione dell'involucro | IP67/IP68 | ||||||||||||
| Operazione meccanica | >500 cicli di accoppiamento | ||||||||||||
| Temperatura superiore | +85℃ | ||||||||||||
| Temperatura inferiore | -25℃ | ||||||||||||
| Caratteristiche elettriche | |||||||||||||
| Tensione nominale | 250V | 60V | 250V | 125V | 60V | ||||||||
| Tensione di prova | 1750V | 550V | 1750V | 910V | 550V | ||||||||
| Corrente nominale (40℃) | 7A | 6A | 5A | 3A | 1A | ||||||||
| Grado di inquinamento | III | ||||||||||||
| Resistenza di contatto | ≤5mΩ | ≤3mΩ | |||||||||||
| Resistenza di isolamento | ≥10³MΩ | ||||||||||||
| Materiali | |||||||||||||
| Contatto pin | CuZn | ||||||||||||
| Contatto presa | CuSn | ||||||||||||
| Placcatura contatti | Au | ||||||||||||
| Temperatura superiore | PA66(UL 94V-0) | ||||||||||||
| Inserto femmina | PA66(UL 94V-0) | ||||||||||||
| Materiale guaina cavo | PVC o PUR | ||||||||||||
| Vite | CuZn | ||||||||||||
| Dado | CuZn | ||||||||||||
Assemblaggio cavo Aisg
Con un robusto alloggiamento in metallo e un grado di protezione ambientale IP67 quando accoppiato, questa robusta gamma di connettori DIN è una soluzione ideale per garantire che le connessioni di alimentazione e segnale non vengano compromesse in ambienti difficili e applicazioni industriali.
Alta qualità AISG equivalente alla famiglia di connettori Binder serie 423, 723 e 425 sono connettori circolari robusti e ad alte prestazioni con eccellente schermatura EMI e IP67. Scelta ideale per applicazioni industriali e commerciali severe. Le prese per montaggio a pannello sono disponibili in molti stili e metodi di montaggio.
Robusti involucri in metallo
Connettore cavo dritto o ad angolo retto
Connettori cavo ad angolo retto regolabili in 4 posizioni radiali
Eccellente schermatura EMI a 360° e IP67
Sollievo dallo stress interno
Da 2 a 24 contatti, placcati oro (Au) o argento (Ag)
