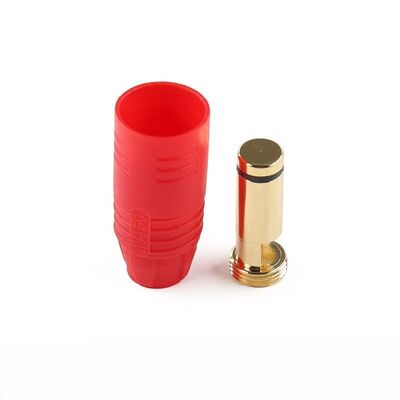

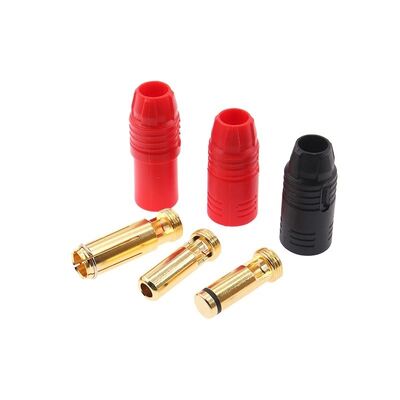

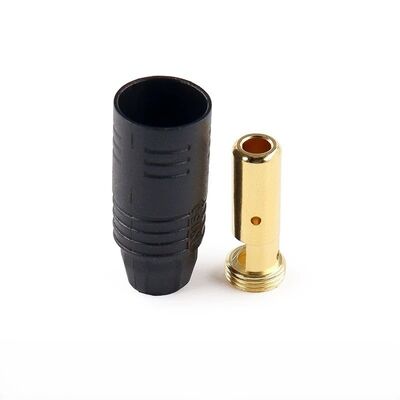

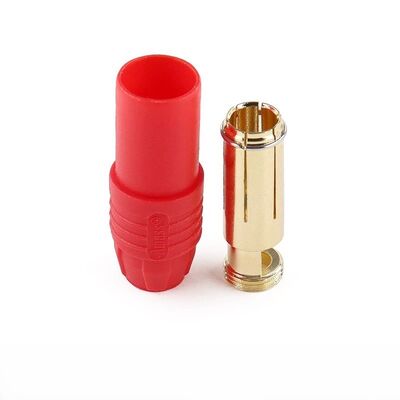

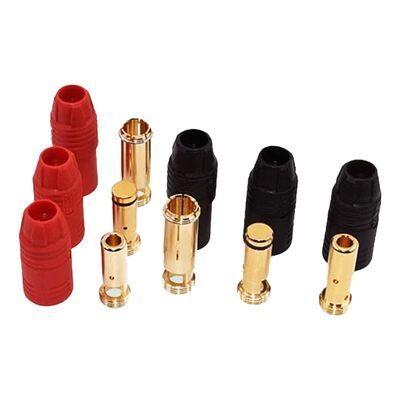

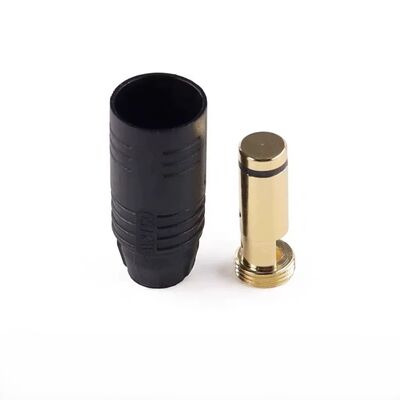

AS150 Anti-scintilla 110A connettore ad alta corrente 7mm per auto RC e droni agricoli

AS150 Anti-scintilla 110A connettore ad alta corrente 7mm per auto RC e droni agricoli


Il connettore anti-scintilla QS8-S è un connettore di potenza ad alta corrente ad uso pesante progettato per applicazioni di batteria e distribuzione di potenza.con un sistema di accumulo di energia di potenza superiore a 50 kVA, contatti in ottone dorato, e una robusta custodia in nylon composite, offre connessioni affidabili e senza scintille anche a livelli di alta tensione e corrente.connessione polarizzata in stile proiettile (8mm di diametro), impedisce la polarità inversa accidentale e riduce al minimo l'arco, rendendolo ideale per sistemi ad alta potenza in cui la sicurezza e la durata sono fondamentali.


Caratteristiche e vantaggi principali

1. Verità di protezione contro le scintille:La resistenza integrata da 5,1Ω elimina l'arco pericoloso durante la connessione sotto carico, più sicuro dei connettori standard XT90/XT60.
2. Capacità di corrente ultraalta:110A in continuo (fino a 130A 180A valutato da alcuni laboratori), 300A 500A in picco per 10 secondi perfect per UAV ad alta potenza e mobilità elettrica.
3. Materiali di prima qualità:Pini in ottone placcati in oro (bassa resistenza ≤ 0,5 mΩ), alloggiamento in nylon PA66 + fibra (retardante di fiamma UL94 V0), gamma di temperature da -30 °C a + 150 °C (a breve termine fino a 200 °C).
4. Proof-fool e resistente alle vibrazioni:L'alloggiamento ovale/quadrato asimmetrico impedisce l'inserimento inverso e fornisce un blocco meccanico per ambienti ad alta vibrazione.
5. Lunga durata di vita:1000+ cicli di accoppiamento con un minimo di usura; riduce significativamente il rischio di incendio e prolunga la durata della batteria/ESC.
6. Compatto e leggero:Solo ~36 ‰ 41 g per set maschio + femmina, facile da integrare in spazi ristretti.

Scheda di confronto dei parametri AS150-M / AS150-F





Guida all'installazione per il connettore anti-scintilla AS150

• Preparate i fili:Strappa 8-10 mm di isolamento da filo di silicone 8AWG.
• Proiettili da saldatura:Inserire il filo nella coppa di saldatura aperta (diametro 5 mm). Utilizzare un ferro da saldatura da 150-200W; riscaldare la coppa e la saldatura in flusso in modo uniforme. Evitare il surriscaldamento dell'alloggiamento.
• Assemblaggio dell'alloggiamento:Lo sparo maschio anti-scintilla (più corto con resistenza) viene collegato prima per un accoppiamento sicuro.
• Scaffalature di sicurezza:Appoggiate le maniche del connettore a prova di fuoco per un completo isolamento e un ridimensionamento della tensione.
• Connessione di prova:Test di continuità e test di carico (avvio a bassa corrente).
• Integrazione UAV:Per AS150U, aggiungere un anello impermeabile se si utilizzano dei perni di segnale.
• Nota di sicurezza:Disconnettere sempre l'alimentazione prima della saldatura.

Applicazioni dello scenario


• UAV / droni industriali e spruzzatori agricoli: linee di alimentazione a batteria ad alta tensione (6S20S LiPo/Li-ion).
• RC Hobby & Racing Vehicles: Auto RC su larga scala, barche, aerei e droni FPV che richiedono corrente 100A +.
• Mobilità elettrica: biciclette, scooter, moto e carrelli elevatori elettrici.
• Robotica e automazione: distribuzione di potenza servo/robot ad alta potenza.
• Progetti di immagazzinamento di energia e fai da te: inverter solari, conversioni di biciclette elettriche, batterie personalizzate e installazioni LiPo ad alta scarica.
• Qualsiasi sistema ad alta corrente e alta tensione in cui sono essenziali connessioni a prova di vibrazioni e senza scintille.
