Dettagli:
Termini di pagamento e spedizione:
|
| Materiale di contatto: | Rame | Serie di prodotti: | Connettore di immagazzinamento dell'energia |
|---|---|---|---|
| Materiale isolante: | Plastica | Temperatura di lavoro: | -40 ° C ~ 125 ° C. |
| Numero di ordine: | Connettore per sbarra collettrice in rame di tipo C | Dimensioni: | Riferimento al disegno tecnico |
| Classificazione ignifuga: | UL94-VO | Personalizzabile: | Calibro del filo, lunghezza/dimensione del cavo esterno, altri accessori. |

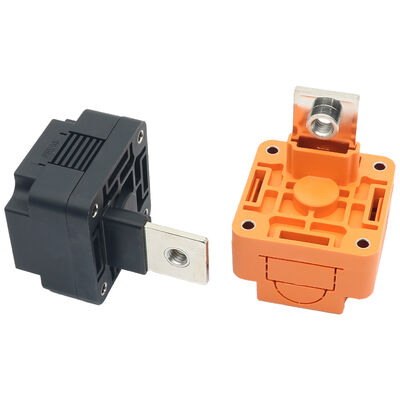

1500V DC 350A connettore terminale ad alta tensione per sistemi di accumulo di energia
Le descrizioni dei connettori terminali HVIL 350A
Che è un robusto connettore di corrente continua colorato (nero/arancione) progettato per connessioni sicure, ad alta corrente e ad alta tensione negli impianti di stoccaggio dell'energia e nei nuovi sistemi energetici.Dispone di contatti di rame per una conduttività superiore, isolamento in plastica V0 ignifuge e alloggiamento IP54.fornisce prestazioni affidabili in ambienti difficili (-40°C a 125°C) con un sistema di chiavettazione integrato per prevenire il dismatching, che lo rende ideale per batterie, inverter e unità di distribuzione di energia.
#Parolle chiave
connettore ad alta tensione, connettore 350A, connettore HV interlock, connettore di stoccaggio dell'energia, connettore di nuova energia, connettore della batteria, terminale EV ad alta tensione, connettore busbar, connettore di alimentazione CC,connettore HVIL, connettore di blocco ad alta tensione DC 350A da 1500 V per sistemi di stoccaggio dell'energia, terminale ad alta tensione a 350 A in rame da -40°C a 125°C,Ritardante di fiamma per connettori in fila in rame di tipo C certificato CE V0, 350A HVIL connettore per batterie di nuova energia pacchetti, nero arancione chiavi di alta tensione DC terminale connettore
Caratteristiche compattabili
Tabella dei parametri
| Parametro | Specificità |
| Tensione nominale | 1500 V di corrente continua |
| Corrente nominale | 350A MAX |
| Forza dielettrica | 5000V AC (50Hz) per 1 minuto, senza guasti, senza arco Corrente di perdita ≤5mA |
| Resistenza all'isolamento | ≥5000MΩ (normale) ≥20MΩ (calore umido), per la tensione di prova massima 1500V DC |
| Temperatura di funzionamento | -40°C ~ +125°C |
| Temperatura di conservazione | -5°C ~ +30°C |
| Umidità relativa | 5% ~ 95% (a 25°C) |
| Resistenza agli spray di sale | 48 ore |
| Grado di protezione | Protezione IP54 |
| Requisito di vibrazione | QC/T 1067.1-2017 Livello automobilistico |
| Requisito di scossa | Accelerazione massima di 30 g, durata di 18 ms (Forma d'onda dell'impulso a mezzo seno) |

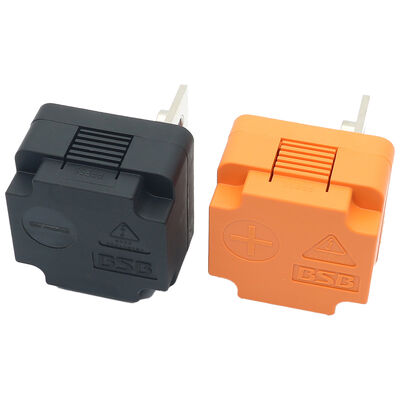

| Prevenzione di accoppiamento | Colorato (Nero / Arancione), che impedisce l' accoppiamento improprio |
| Materiale di contatto | Copper ad alta conducibilità |
| Alloggiamento / materiale isolante | Plastici ignifughi |
| Indice di infiammabilità | UL94V0 |
| Certificazione | CE |
Metodo di installazione --- installazione del pannello/montaggio superficiale

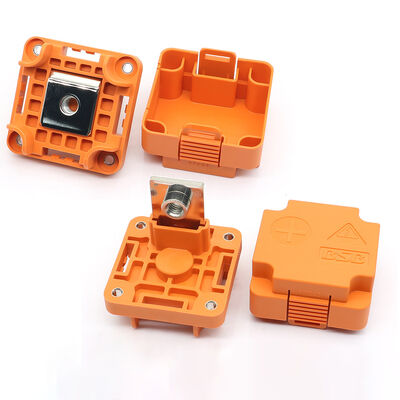

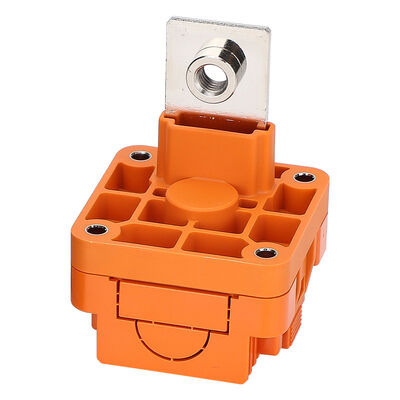

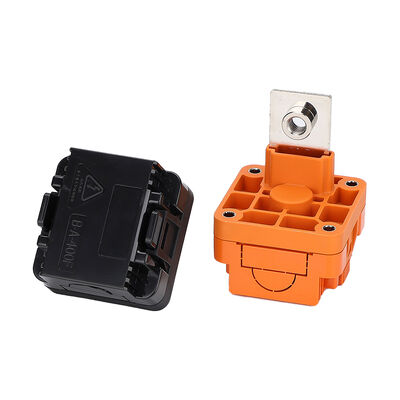

L'alloggiamento arancione è fissato al pannello o all'alloggiamento dell'apparecchiatura mediante quattro fori di montaggio angolari con viti.Il terminale metallico integrato (sottovoce a filo o buco attraverso la parte superiore) è avvitato direttamente a un busbar di rame o a un cavo di alimentazioneIl connettore di accoppiamento nero si inserisce nella base arancione con una connessione sicura press-fit/snap-in (etichettata con PRESS).Non sono richiesti strumenti speciali oltre ai fissaggi standard.
Scenario di applicazione
Tag del connettore terminale
#HighVoltageConnector #350AConnector #HVInterlock #EnergyStorageConnector #NewEnergyConnector #BatteryConnector #BusbarConnector #IP54Connector #CECertified #V0FlameRetardant #1500VDC #CopperTerminal #EVConnector #HVIL #HighPowerDC
